1. 논문 정보
논문 제목: U-Net: Convolutional Networks for Biomedical Image Segmentation
저자: Olaf Ronneberger, Philipp Fischer, Thomas Brox
발표: MICCAI 2015
주제: 바이오/의료 이미지 세그멘테이션을 위한 CNN 구조 제안
이 논문은 세포, 신경 구조, 현미경 이미지처럼 픽셀 단위로 영역을 구분해야 하는 문제를 해결하기 위해 U-Net이라는 모델 구조를 제안한다. U-Net은 이후 의료 영상, 세포 이미지, 현미경 이미지 분석에서 매우 널리 쓰이는 기본 모델이 되었다.
2. 논문이 해결하려는 문제
기존 CNN은 주로 이미지 전체를 보고 “고양이/강아지”처럼 하나의 클래스를 분류하는 데 많이 사용되었다.
하지만 바이오 이미지에서는 이미지 전체의 분류보다 각 픽셀이 세포인지, 배경인지, 경계인지를 구분하는 것이 중요하다.
예를 들어 현미경 이미지에서 필요한 것은 이런 결과다.
입력 이미지 → 세포 영역 mask 출력문제는 바이오 분야에서는 대량의 라벨링 이미지가 부족하다는 점이다. 일반적인 딥러닝은 수천~수만 장의 학습 이미지가 필요한데, 세포나 의료 이미지는 전문가가 직접 라벨링해야 해서 데이터 확보가 어렵다.
3. 기존 방식의 한계
논문에서는 기존 sliding-window 방식의 한계를 설명한다.
기존 방식은 이미지의 작은 patch를 하나씩 잘라서 각 픽셀을 분류했다. 이 방식은 픽셀 위치를 예측할 수 있다는 장점이 있지만, 같은 영역을 반복해서 계산하기 때문에 속도가 느리고 비효율적이다. 또한 patch 크기에 따라 문제가 생긴다.
patch가 크면 넓은 문맥을 볼 수 있지만 위치 정보가 흐려지고, patch가 작으면 위치는 정확하지만 주변 맥락을 충분히 보지 못한다.
즉, 기존 방식은 문맥 정보와 위치 정확도 사이의 균형을 잡기 어려웠다.
4. U-Net의 핵심 아이디어
U-Net은 이름처럼 U자 모양의 구조를 가진다.
왼쪽은 contracting path, 오른쪽은 expansive path이다.
Contracting path
이미지를 점점 작게 만들면서 특징을 추출한다.
일반적인 CNN처럼 convolution, ReLU, max pooling을 반복한다.
이 과정에서 모델은 세포의 형태, 질감, 주변 문맥 같은 정보를 학습한다.
Expansive path
작아진 feature map을 다시 크게 복원하면서 픽셀 단위 segmentation map을 만든다.
여기서 중요한 점은 단순히 크기만 키우는 것이 아니라, contracting path에서 얻은 고해상도 특징을 함께 연결한다는 것이다.
이 연결 구조 덕분에 U-Net은 넓은 문맥도 보고, 세밀한 위치 정보도 살릴 수 있다.
5. Skip Connection의 의미
U-Net에서 가장 중요한 구조 중 하나가 skip connection이다.
왼쪽에서 추출한 feature map을 오른쪽의 upsampling 과정에 연결한다.
이 덕분에 모델은 깊은 층에서 얻은 의미 정보와 얕은 층에서 얻은 위치 정보를 함께 사용할 수 있다.
쉽게 말하면 다음과 같다.
깊은 층: "이 영역은 세포일 가능성이 높다"
얕은 층: "정확한 경계는 여기쯤이다"U-Net은 이 두 정보를 합쳐서 더 정밀한 segmentation 결과를 만든다.
이 구조가 U자 형태로 표현되어 있으며, 왼쪽의 feature map이 오른쪽으로 복사되어 결합되는 과정을 보여준다.
6. Fully Convolutional 구조
U-Net은 fully connected layer를 사용하지 않는다.
마지막에는 1x1 convolution을 사용해 각 픽셀을 원하는 클래스 수로 매핑한다. 전체 네트워크는 총 23개의 convolution layer로 구성된다.
이 구조는 이미지 전체를 한 번에 segmentation할 수 있게 해준다.
즉, classification처럼 하나의 라벨을 출력하는 것이 아니라, 이미지의 각 픽셀마다 라벨을 출력한다.
7. 데이터가 적은 문제를 해결하는 방법: Data Augmentation
바이오 이미지에서는 라벨링된 데이터가 매우 적다.
U-Net 논문은 이 문제를 해결하기 위해 data augmentation을 강하게 사용했다.
특히 논문에서는 elastic deformation을 중요하게 다룬다.
세포나 조직은 실제로 모양이 자연스럽게 변형되는 경우가 많기 때문에, 이미지를 탄성 변형시키는 augmentation이 바이오 이미지에 잘 맞는다.
논문에서는 shift, rotation, gray value 변화, elastic deformation 등을 사용해 적은 데이터로도 모델이 다양한 상황에 견고하게 반응하도록 학습시켰다.
8. 붙어 있는 세포 경계 문제와 Weighted Loss
세포 segmentation에서 어려운 문제 중 하나는 붙어 있는 세포를 분리하는 것이다.
두 세포가 맞닿아 있으면 모델이 하나의 큰 덩어리로 인식하기 쉽다.
그래서 논문은 경계 부분에 더 큰 가중치를 주는 weighted loss를 사용했다.
즉, 세포 사이의 좁은 배경 영역을 더 중요하게 학습하도록 만든 것이다.

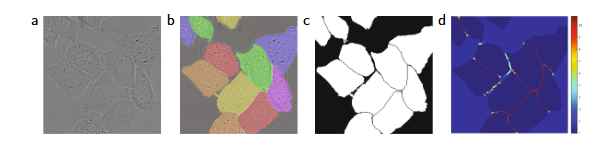

위 사진은 원본 이미지, ground truth, segmentation mask, 그리고 경계 부분에 높은 weight를 준 loss weight map을 보여준다.
이 방식은 세포 사이의 경계를 더 잘 구분하도록 도와준다.
9. 학습 방식
U-Net은 pixel-wise softmax와 cross entropy loss를 사용한다.
각 픽셀마다 클래스 확률을 계산하고, 정답 라벨과의 차이를 loss로 계산한다.
또한 GPU 메모리를 효율적으로 사용하기 위해 큰 입력 tile을 사용하고, batch size는 1로 설정했다. 대신 momentum을 크게 설정해 이전 학습 샘플들의 영향을 충분히 반영하도록 했다.
10. 실험 결과
논문은 U-Net을 여러 바이오 segmentation 문제에 적용했다.
첫 번째는 전자현미경 이미지에서 신경 구조를 segmentation하는 문제였다.
U-Net은 ISBI EM segmentation challenge에서 기존 sliding-window CNN보다 좋은 성능을 보였다.
두 번째는 세포 tracking challenge의 세포 segmentation 문제였다.
PhC-U373 데이터셋에서는 IOU 0.9203, DIC-HeLa 데이터셋에서는 IOU 0.7756을 기록했다. 이는 당시 second-best 결과보다 큰 차이로 높은 성능이었다.
11. 이 논문의 핵심 기여
이 논문의 핵심 기여는 세 가지로 정리할 수 있다.
첫째, 적은 수의 라벨링 이미지로도 학습 가능한 biomedical segmentation 구조를 제안했다.
둘째, contracting path와 expansive path를 결합해 문맥 정보와 위치 정보를 동시에 살렸다.
셋째, elastic deformation과 weighted loss를 활용해 바이오 이미지의 특성에 맞는 학습 전략을 제안했다.
12. 내가 이해한 U-Net의 의미
U-Net은 단순히 모델 구조 하나를 제안한 논문이 아니라, 바이오 이미지 분석에서 딥러닝을 실용적으로 사용할 수 있게 만든 중요한 논문이다.
특히 세포 이미지처럼 데이터가 적고, 경계가 애매하며, 객체가 붙어 있는 문제에서 U-Net의 구조는 매우 적합하다.
내가 세포 segmentation이나 현미경 이미지 분석을 한다면, U-Net은 가장 먼저 이해해야 할 기본 모델이라고 볼 수 있다.
13. 정리
U-Net은 biomedical image segmentation을 위해 만들어진 CNN 기반 모델이다.
적은 데이터에서도 강한 data augmentation을 활용해 학습할 수 있고, skip connection을 통해 위치 정보와 문맥 정보를 함께 사용한다.
특히 세포, 조직, 신경 구조처럼 픽셀 단위 분석이 필요한 분야에서 매우 강력하다.
한 문장으로 정리하면 다음과 같다.
U-Net은 적은 바이오 이미지 데이터로도 세밀한 픽셀 단위 segmentation을 가능하게 만든 대표적인 딥러닝 구조
